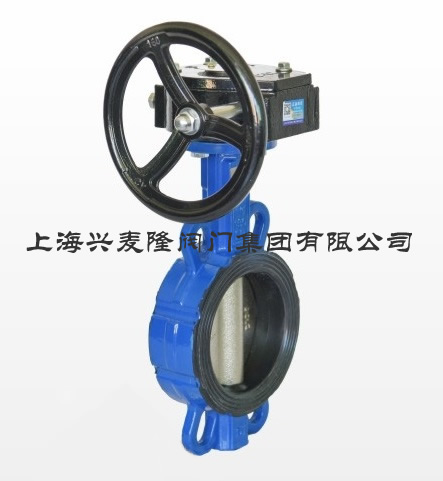

蜗轮对夹蝶阀产品概述：
手柄对夹式软密封蝶阀通常用于温度≤120℃，公称压力≤1.6mpa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截断流体的作用。其主要特点为：
1. 设计新颖、合理，结构紧凑，重量轻，启闭迅速。
2. 操作力矩小，操作方便，省力灵巧。
3. 可以任何位置安装，维修方便。
4. 密封件可以更换，密封性能可靠，能够达到双向密封零泄露。
5. 密封材料具有耐老化、耐腐蚀、使用寿命长等特点。
应用标准
主要零件材料
零件名称 | 材料 | 可选材料 |
阀体 | 铸铁 | 球铁/碳钢 |
阀座 | 丁晴橡胶或三元乙丙橡胶 | 铝青铜、不锈钢 |
蝶板 | 球墨铸铁 | 自润黄铜 |
下轴套 | 聚四氟乙烯 | 蒙乃尔 |
销轴 | 316 | 不锈钢、蒙乃尔 |
阀杆 | 2Cr13 | 氟丁橡胶、氟橡胶、聚四氟乙烯 |
主要外形连接尺寸(PN16)
公称通径 | L | A | H | HO | WT(kg) |
50 | 43 | 267 | 80 | 161 | 4 |
65 | 46 | 267 | 89 | 175 | 6 |
80 | 46 | 267 | 95 | 181 | 6 |
100 | 52 | 267 | 114 | 200 | 8 |
125 | 56 | 313 | 127 | 213 | 9 |
150 | 56 | 313 | 139 | 226 | 12 |
200 | 60 | 359 | 175 | 260 | 19 |
